LMD（MLZ）梅花形弹性联轴器
1.LMD(MLZ)系列梅花形弹性联轴器主要由两个带凸爪的半联轴器和中间的弹性体组成。中间弹性体与两个半联轴器的凸爪密切啮合并承受径向周向挤压以传递扭矩，当两轴线有相对位移时，中间弹性体发生相应的弹性变形，起到自动补偿位移的作用。
2.梅花形弹性联轴器主要适用于中等载荷，起动频繁、经常正反转、高中低，工作可靠性高要求的场合，不适宜重载的场合。例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、 水泵、风机等。工作场合温度 -35℃～+80℃，转矩范围为45～25000，转速范围为1500～8500r/min。
3.与其它联轴器相比，LMD(MLZ)梅花形弹性联轴器具有以下特点：
（1）工作安全定可靠，具有良好的减振、缓冲和位移补偿性能，点 缘性能好。
（2）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
（3）具有较大的轴向、径向和角向补偿能力。
（4）高强度聚氨酯弹性元件 耐油，承载能力大，使用寿命长，安全可靠。
（5）联轴器无需润滑，维护工作量少，可连续长期运行。

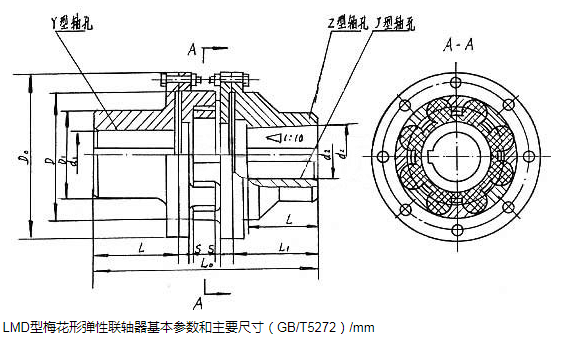

LMD（MLZ）梅花形弹性联轴器参数
| 型号 | 公称转矩Tn /N·m | 许用 转速 [n]/ r·min-1 | 梅花弹性联轴器轴孔直径 d1、d2、dz | L | L0 | D | D1 | 弹性 件型号 | 质量 m/kg | 转动惯 量I/ kg·m2 | |
| 弹性件硬度 | |||||||||||
| a(HA) | b(HD) | ||||||||||
| 80±5 | 60±5 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12、14、16、18、19、20、22、 24、25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0.00082 |
| LMD2 | 50 | 100 | 7600 | 16、18、19、20、22、24、25、 28、30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0.0014 |
| LMD3 | 100 | 200 | 6900 | 20、22、24、25、28、30、32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0.0024 |
| LMD4 | 140 | 280 | 6200 | 22、24、25、28、30、32、35、 38、40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0.005 |
| LMD5 | 350 | 400 | 5000 | 25、28、30、32、35、38、40、 42、45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0.0135 |
| LMD6 | 400 | 710 | 4100 | 30、32、35、38、40、42、45、48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0.0329 |
| LMD7 | 630 | 1120 | 3700 | 35*、38*、40*、42*、45、48、 50、55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0.0581 |
| LMD8 | 1120 | 2240 | 3100 | 45*、48*、50、55、56、60、63、65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22.717 | 0.1175 |
| LMD9 | 1800 | 3550 | 2800 | 50*、55*、56*、60、63、65、 70、71、75、80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0.233 |
| LMD10 | 2800 | 5600 | 2500 | 60*、63*、65*、70、71、75、 80、85、90、95、100 | 90 | 248 | 230 | 305 | MT10-a MT10-b | 51.358 | 0.459 |
| LMD11 | 4500 | 9000 | 2200 | 70*、71*、75*、80*、85*、90、95、 100、110、120 | 100 | 284 | 260 | 350 | MT11-a MT11-b | 81.302 | 0.977 |
| LMD12 | 6300 | 12500 | 1900 | 80*、85*、90*、95*、100、 110、120、125、130 | 115 | 321 | 300 | 400 | MT12-a MT12-b | 115.53 | 1.751 |
| LMD13 | 11200 | 20000 | 1600 | 90*、95*、100*、110*、120*、125*、 130、140、150 | 125 | 348 | 360 | 460 | MT13-a MT13-b | 161.79 | 3.366 |
| LMD14 | 12500 | 25000 | 1500 | 100*、110*、120*、125*、130*、 140*、150、160 | 135 | 358 | 400 | 500 | MT14-a MT14-b | 196.30 | |
