LK弹性块联轴器是以橡胶为弹性元件材料，无扭转传动 ，易于现场调节刚度的弹性联轴器，具有补偿两轴相对偏移以及减振、缓冲性能，节能，无噪声，不用润滑， 换弹性件（易损件）时主机半联轴器用作轴线移动（对于重型机械设备此特点尤为重要）。
安装维护简便，使用寿命较长，根据需要通过改变橡胶配方（主要改变硬度）可以调整联轴器的扭转刚度。适用于联接两同轴线大中功率、振动冲击较大的轴系传动，例如冶金机械、矿山机械等。原来的标准（ZBJ19029-90）存在外径尺寸大、质量大等缺点，改进后的新标准（JB/T9148-99代替ZBJ19029-90）新结构不仅保留了减振、缓冲性能好的特点，而且缩小了外径尺寸，减轻了质量和转动惯量，提高了许用转速，经过几年的工业应用，优点 明显，已成原结构的 新换代产品。新标准许用转速平均提高28%， 大外径平均缩小36%，转动惯量平均减小70%，质量平均减轻57%。

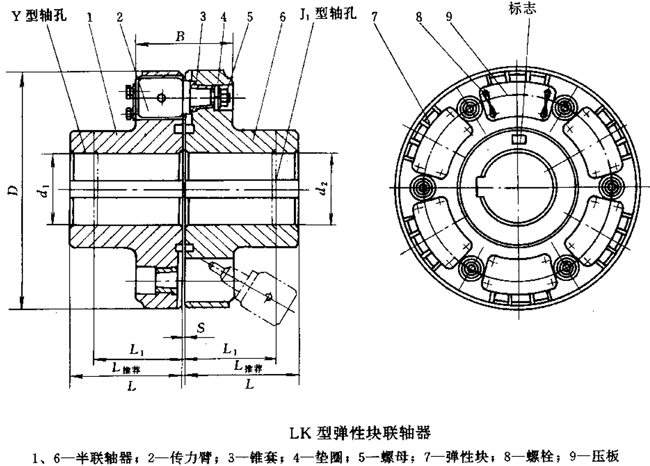

LK型弹性块联轴器基本参数和主要尺寸（JB/T9148-99）
LK型弹性块联轴器基本参数和主要尺寸（JB/T9148-99）/mm
型号 | 公称转 矩Tn/ N·m | 许用转 速[n]/ r·min-1 | 轴孔直径 d1、d2 | 轴孔长度 | D | B | S | 质量 m/kg | 转动惯 量I/ kg·m2 | ||
Y型 | J1型 | L推荐 | |||||||||
L | L1 | ||||||||||
LK1 | 10000 | 1950 | 85、90、95 | 172 | 132 | 150 | 370 | 190 | 5 | 125 | 4 |
100、110、120 | 212 | 167 | |||||||||
LK2 | 16000 | 1750 | 95 | 172 | 132 | 170 | 415 | 208 | 200 | 5.2 | |
100、110、120、125 | 212 | 167 | |||||||||
130 | 252 | 202 | |||||||||
LK3 | 25000 | 1600 | 110、120、125 | 212 | 167 | 185 | 450 | 225 | 265 | 6.3 | |
130、140、150 | 252 | 202 | |||||||||
LK4 | 40000 | 1400 | 130、140、150 | 210 | 520 | 260 | 338 | 21.5 | |||
160、170、180 | 302 | 242 | |||||||||
LK5 | 63000 | 1200 | 160、170、180 | 230 | 600 | 275 | 6 | 580 | 26.6 | ||
190、200、220 | 352 | 282 | |||||||||
LK6 | 100000 | 1170 | 190、200、220 | 260 | 620 | 285 | 625 | 29.3 | |||
240、250、260 | 410 | 330 | |||||||||
LK7 | 125000 | 1080 | 220 | 352 | 282 | 280 | 670 | 295 | 780 | 55 | |
240、250、260 | 410 | 330 | |||||||||
280 | 470 | 380 | |||||||||
LK8 | 160000 | 990 | 240、250、260 | 410 | 330 | 300 | 730 | 305 | 880 | 80 | |
280、300、320 | 470 | 380 | |||||||||
LK9 | 200000 | 950 | 260 | 410 | 330 | 320 | 760 | 315 | 1075 | 100 | |
280、300、320 | 470 | 380 | |||||||||
340 | 550 | 450 | |||||||||
LK10 | 250000 | 920 | 280、300、320 | 470 | 380 | 345 | 790 | 345 | 7 | 1270 | 120 |
340、360 | 550 | 450 | |||||||||
LK11 | 315000 | 820 | 300、320 | 470 | 380 | 360 | 850 | 380 | 1545 | 192 | |
340、360、380 | 550 | 450 | |||||||||
LK12 | 400000 | 790 | 320 | 470 | 380 | 380 | 910 | 420 | 1820 | 255 | |
340、360、380 | 550 | 450 | |||||||||
400 | 650 | 540 | |||||||||
LK13 | 500000 | 750 | 360、380 | 550 | 450 | 400 | 960 | 460 | 8 | 2245 | 332 |
400、420、440 | 650 | 540 | |||||||||
LK14 | 630000 | 690 | 400、420、440、450、460、480 | 450 | 1050 | 505 | 2670 | 520 | |||
LK15 | 900000 | 600 | 440、450、460、480、500 | 500 | 1200 | 550 | 10 | 4401 | 708 | ||
530 | 800 | 680 | |||||||||
LK16 | 1250000 | 535 | 460、480、500 | 650 | 540 | 520 | 1350 | 570 | 4870 | 1248 | |
530、560 | 800 | 680 | |||||||||
LK17 | 1600000 | 480 | 530、560、600、630 | 600 | 1500 | 650 | 12 | 5900 | 1930 | ||
LK18 | 2000000 | 450 | 560、600、630 | 650 | 1600 | 730 | 7000 | 2650 | |||
670 | 900 | 780 | |||||||||
LK19 | 2500000 | 420 | 630 | 800 | 680 | 680 | 1700 | 780 | 8850 | 4080 | |
670、710、750 | 900 | 780 | |||||||||
LK20 | 3150000 | 380 | 710、750 | 750 | 1900 | 820 | 12060 | 5500 | |||
800、850 | 1000 | 880 | |||||||||
注：1.质量、转动惯量是近似值。
2.瞬时_转矩不得超过公称转矩Tn的1.5倍。
LK型、LKA型许用补偿量
许用补偿量 | 型号 | |||
LK1～LK4 LKA1 | LK5～LK15 LKA2～LKA11 | LK16～LK18 LKA12～LKA14 | LK19～LK20 LKA15～LKA20 | |
轴向△x/mm | ±1.5 | ±2 | ±2.5 | ±3 |
径向△y/mm | 0.5 | 0.8 | 1 | |
角向△α | 0°30′ | 0°15′ | ||
注：表中所列许用补偿量是指工作状态，允许的由于制造误差、安装误差、工作载荷变化所引起的冲击、振动、机座变形、温度变化等综合因素所形成的两轴相对偏移的补偿能力。
