-SWP-F型大伸缩单型万向联轴器
特点及应用场合：轴承是易损件．为便于换轴承，将轴承座压盖作成剖分式，螺栓联接，可在β≤5°～10°工况下工作。适用于轧钢机械、起重运输机械、工程机械、矿山机械、石油机械及其他重型机械，联接两个不同轴线的轴系传动，不能缓冲、减振。
    A型--有伸缩长型；
    B型--有伸缩短型；
    C型--无伸缩短型；
    D型--无伸缩长型；
    E型--有伸缩双法兰长型；
    F型--大伸缩长型；
    ZG型--正装贯通型
    FG型--反装贯通型

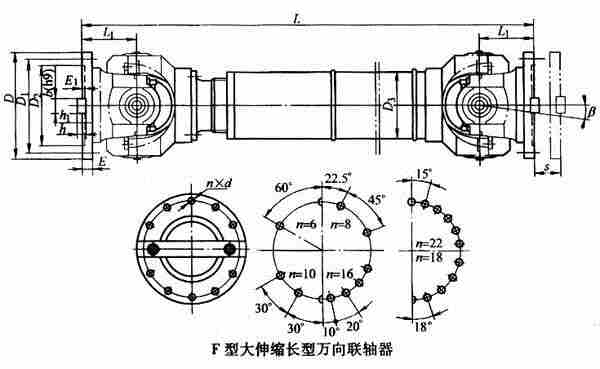

SWP F型大伸缩单型万向联轴器基本参数和主要尺寸(JB/T 3241-2005)　mm

型号	回转直径 D	公称转矩 Tn N.m	疲劳转矩 Tf kN.m	轴线折角 β	伸缩量 S	尺寸			转动惯量 kg.m²		质量 kg
型号	回转直径 D	公称转矩 Tn N.m	疲劳转矩 Tf kN.m	轴线折角 β	伸缩量 S	L_min	D₃	L1	L_min	每增长 100 mm	L_min	每增长 100 mm
SWP160F	160	16	8	≤10	150	770	114	85	0.14	0.0059	51	2.1
SWP180F	180	20	10	≤10	170	830	121	95	0.23	0.0072	64	2.3
SWP200F	200	31.5	16	≤10	190	950	127	110	0.40	0.0114	88	3.4
SWP225F	225	40	20	≤10	210	1070	152	130	0.66	0.0290	120	6.6
SWP250F	250	63	31.5	≤10	220	1110	168	135	1.06	0.0407	158	7.3
SWP285F	285	90	45	≤10	240	1270	194	150	2.24	0.0702	255	9.4
SWP315F	315	140	63	≤10	270	1410	219	170	3.99	0.1144	344	12.0
SWP350F	350	180	90	≤10	290	1540	245	185	6.90	0.1663	460	13.6
SWP390F	390	250	112	≤10	315	1680	273	205	11.90	0.2695	600	18.0
SWP435F	435	355	160	≤10	335	1880	299	235	22.41	0.3645	985	20.0
SWP480F	480	450	224	≤10	350	2080	351	265	39.09	0.7028	1365	28.0
SWP550F	550	710	315	≤10	360	2230	402	290	62.12	1.1842	1785	35.7
SWP600F	600	1000	500	≤10	370	2800	450	360	100.48	1.7159	2403	40.5
SWP640F	640	1250	630	≤10	380	2920	480	385	168.28	2.3080	3207	48.3
