LT(原TL型)弹性套柱销联轴器

产品分类：

产品简介： LT(原TL型)弹性套柱销联轴器属于非金属弹性元件挠性连轴器，其结构上与凸缘联轴器很相似，但是两个半连轴器的联接不用螺栓而用带橡胶或皮革套的柱销，以实现两半联轴节的联接。弹性套柱销联轴器曾经是我国应......

订购热线： 15128789423

产品详情

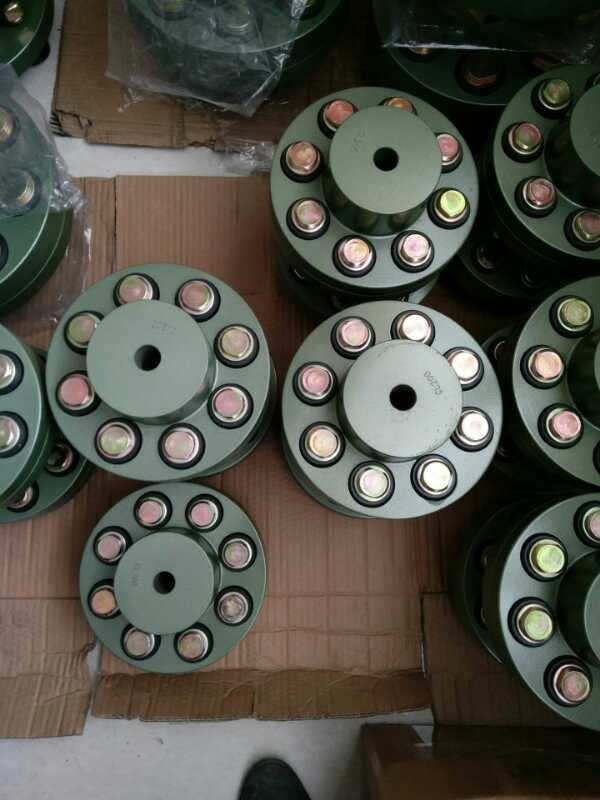

LT(原TL型)弹性套柱销联轴器

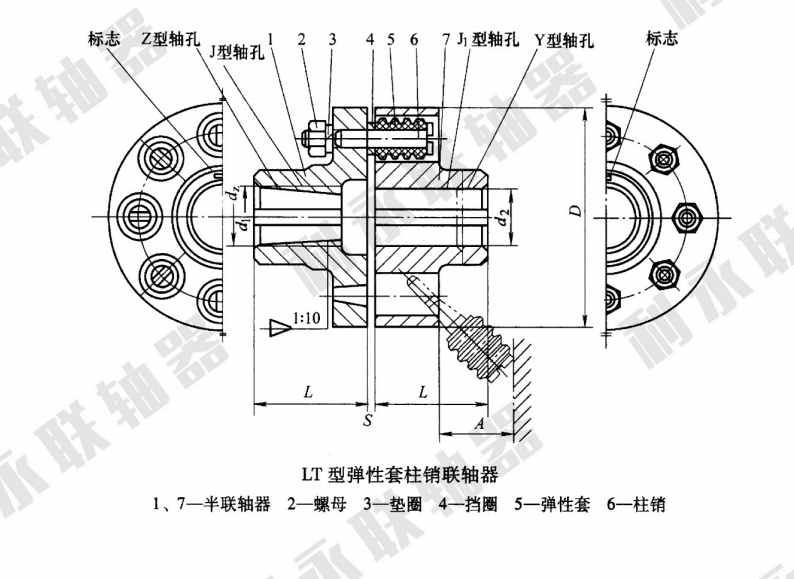

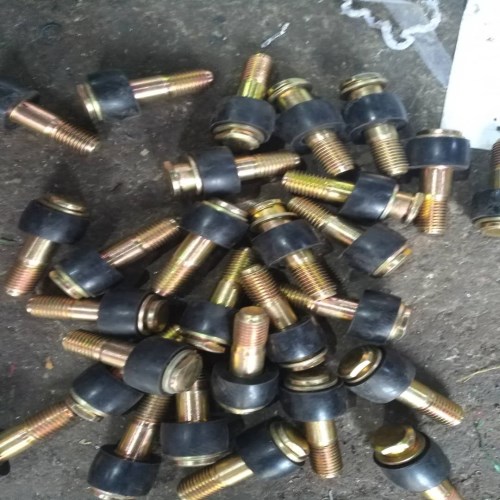

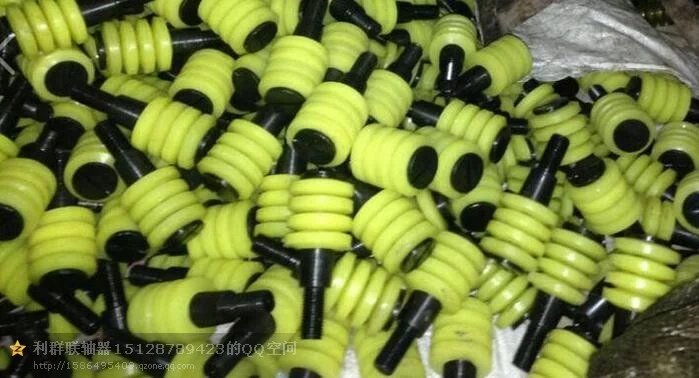

属于非金属弹性元件挠性连轴器，其结构上与凸缘联轴器很相似，但是两个半连轴器的联接不用螺栓而用带橡胶或皮革套的柱销，以实现两半联轴节的联接。弹性套柱销联轴器曾经是我国应用广泛的水泵联轴器，早在 20 世纪50 年代末期即已制订为机械部标准， JB08 — 60 弹性套柱销联轴器，是我国个部标准。为了换柱销套时简便而不拆移机器，设计中应注意留出距离A;为了补偿轴向位移，安装时应注意留出响应大小的 c 。

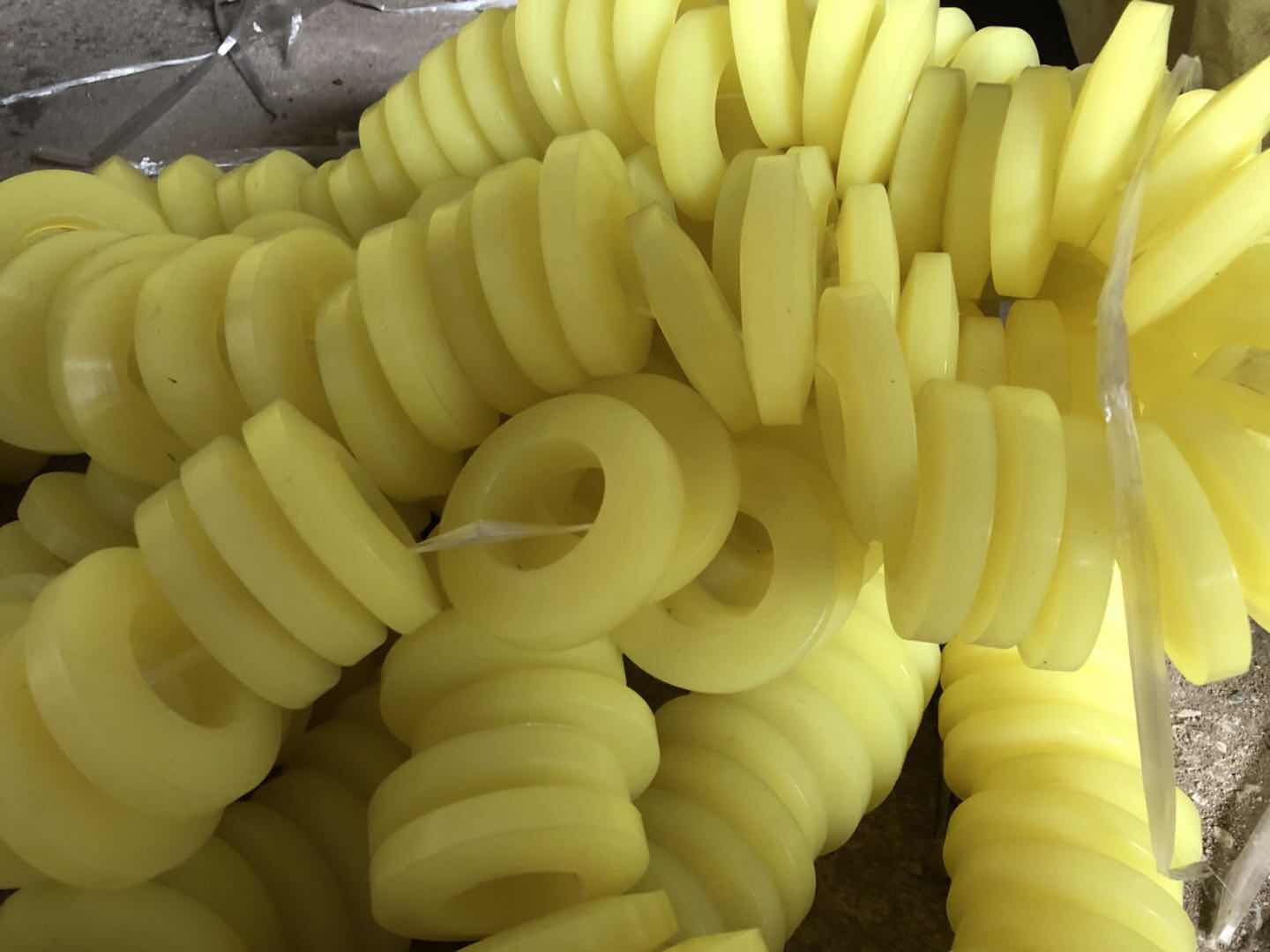

LT(原TL型)弹性套柱销联轴器结构比较简单，制造容易，不用润滑，不需要与金属硫化粘结，换弹性套方便，不用移动半联轴器，具有补偿两轴相对偏移和减振缓冲性能。弹性套工作是受压缩变形，由于弹性套的厚度较薄，体积小，弹性变形有限，所以，弹性柱销套联轴器虽可补偿轴线位移和弹性，但轴线位移许用补偿量较少，弹性较弱。弹性套柱销联轴器是依靠柱销组的锁紧力而产生于接触面的摩擦力矩，并压缩橡胶弹性套来传递转矩。适用于高速，安装底座刚性好、对中精度较高、冲击载荷不大、对减振要求不高的中小功率水泵等传动。

其它同类产品有： HLL型-带制动轮弹性柱销联轴器|HL型-弹性柱销联轴器|ZL型弹性柱销齿式联轴器|ZLD型圆锥形轴孔弹性柱销齿式联轴|ZLL型-带制动轮弹性柱销齿式联轴

LT型(原TL型)弹性套柱销联轴器（GB4323-2002代替GB4323-1984)

型号	公称扭矩 Tn (N.M)	许用转速n (r/min)		轴孔直径d1 d2 dz		轴孔长度			D	A	S	质量 m Kg	转动惯量I (Kg.m2 )
						Y型	J、J1、Z型
		铁	钢	铁	钢	L	L1	L
TL1	6.3	6600	8800	9	9	20	14	-	71	18	3	1.16	0.0004
				10 11	10 11	25	17
				12	12 14	32	20
TL2	16	5500	7600	12 14	12 14			42				1.64	0.001
				16	16 18 19	42	30		80
TL3	31.5	4700	6300	16 18 19	16 18 19	42	30	42		35	4	1.9	0.002
				20	20 22	52	38	52	95
TL4	63	4200	5700	20 22 24	20 22 24				106			2.3	0.004
					25 28	62	44	62
TL5	125	3600	4600	25 28	25 28	62	44	62	130	45	5	8.36	0.011
				30 32	30 32 35	82	60	82
TL6	250	3300	3800	32 35 38	32 35 38
				40	40 42	112	84	112	160			10.36	0.026
TL7	500	2800	3600	40 42	40 42
				45	45 48
TL8	710	2400	3000	45 48 50	45 48 50				190			15.6	0.06
				55	55 56
									224	65	6	25.4	0.13
					60 63	142	107	142
TL9	1000	2100	2850	50 55 56	50 55 56	112	84	112	250	65		30.9	0.20
				60 63	60 63 65	142	107	142
					70 71
TL10	2000	1700	2300	63 65 70	63 65 70				315	80	8	65.9	0.64
				71 75	71 75
				80 85	80 85	172	132	172
					90 95
TL11	4000	1350	1800	80 85 90 95	80 85 90 95				400	100	10	122.6	2.06
				100 110	100 110	212	167	212
TL12	8000	1100	1450	100 110	100 110				475	130	12	218.4	5.00
				120 125	120 125
					130	252	202	252
TL13	16000	800	1150	120 125	120 125	212	167	212	600	180	14	425.8	16
