SWC-WH无伸缩焊接式万向联轴器

产品分类：

产品简介： - SWC-WH无伸缩焊接式万向联轴器特点及应用场合：联接两个不同轴线的轴系传动，不能缓冲、减振，采用整体叉头结构，轴承固定不用螺栓，避免了螺栓松动断裂，便于维修，延长使用寿命，可靠性高，承载能力大、倾角......

订购热线： 15128789423

产品详情

-SWC-WH无伸缩焊接式万向联轴器

特点及应用场合：联接两个不同轴线的轴系传动，不能缓冲、减振，采用整体叉头结构，轴承固定不用螺栓，避免了螺栓松动断裂，便于维修，延长使用寿命，可靠性高，承载能力大、倾角大，可在β≤5°～25°工况下工作。适用于轧钢机械、起重运输、工程机械、石油机械及其他重型机
械，为满足不同安装型式要求，有七种结构型式：
    BH型--标准伸缩焊接型；
    BF型--标准伸缩法兰型；
    DH型--短伸缩焊接型；
    CH型--长伸缩焊接型；
    WH型--无伸缩焊接型；
    WF型--无伸缩法兰型；
    WD型--无伸缩短型

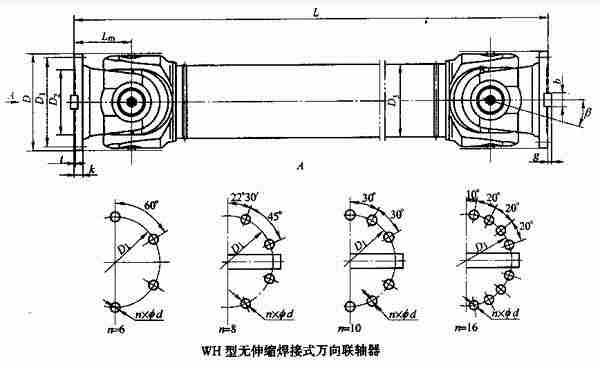

SWC-WH无伸缩焊接式万向联轴器基本参数与主要尺寸(JB/T 5513-91) mm

型号	回转直径 D	公称转矩 Tn kN.m	疲劳转矩 Tf kN.m	轴线折角 β	尺寸										转动贯量kg.m²		质量kg
型号	回转直径 D	公称转矩 Tn kN.m	疲劳转矩 Tf kN.m	轴线折角 β	L_min	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (h9)	g	L_min	增长 100mm	L_min	增长 100mms
SWC100WH	100	1.25	0.63	≤25	243	84	57	60	55	6-9	7	2.5	-	-	0.0039	0.00019	4.5	0.35
SWC120WH	120	2.5	1.25	≤25	307	102	75	70	65	8-11	8	2.5	-	-	0.0096	0.00044	7.7	0.55
SWC150WH	150	5	2.5	≤25	350	130	90	89	80	8-13	10	3	-	-	0.0371	0.00157	18	0.85
SWC180WH	180	12.5	6.3	≤25	480	155	105	114	110	8-17	17	5	-	-	0.1500	0.00700	48	2.8
SWC225WH	225	40	20	≤15	520	196	135	152	120	8-17	20	5	32	9.0	0.3650	0.0234	78	4.9
SWC250WH	250	63	31.5	≤15	620	218	150	168	140	8-19	25	6	40	12.5	0.8470	0.0277	124	5.3
SWC285WH	285	90	45	≤15	720	245	170	194	160	8-21	27	7	40	15.0	1.7560	0.0510	185	6.3
SWC315WH	315	125	63	≤15	805	280	185	219	180	10-23	32	8	40	15.0	2.8930	0.0795	262	8.0
SWC350WH	350	180	90	≤15	875	310	210	267	194	10-23	35	8	50	16.0	5.0130	0.2219	374	15.0
SWC390WH	390	250	125	≤15	955	345	235	267	215	10-25	40	8	70	18.0	8.4060	0.2219	506	15.0
SWC440WH	440	355	180	≤15	1155	390	255	325	260	16-28	42	10	80	20.0	15.790	0.4744	790	21.7
SWC490WH	490	500	250	≤15	1205	435	275	325	270	16-31	47	12	90	22.5	26.540	0.4744	1014	21.7
SWC550WH	550	710	355	≤15	1355	492	320	426	305	16-31	50	12	100	22.5	48.320	1.3570	1526	34.0
