TGL尼龙齿圈鼓形齿式联轴器

产品分类：

产品简介： - TGL型尼龙内齿圈鼓形齿式联轴器为国标型号，我厂生产的另一种尼龙内齿圈联轴器为NL型尼龙内齿圈鼓形齿式联轴器 . 尼龙内齿圈齿联轴器其内齿圈材料采用MC尼龙材料，外齿轴套采用45号锻钢，具有尺寸小......

订购热线： 15128789423

产品详情

-TGL型尼龙内齿圈鼓形齿式联轴器

为国标型号，我厂生产的另一种尼龙内齿圈联轴器为NL型尼龙内齿圈鼓形齿式联轴器.
尼龙内齿圈齿联轴器其内齿圈材料采用MC尼龙材料，外齿轴套采用45号锻钢，具有尺寸小、重量轻、转动惯量小、噪音小、装拆方便、不用润滑等优点，可应用于中小转矩的工况环境，例如风机、水泵、润滑泵、纺织机械等。

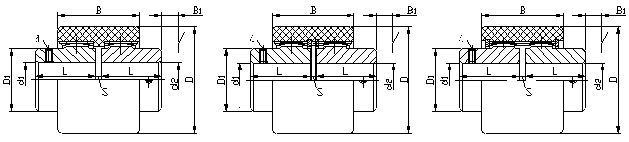

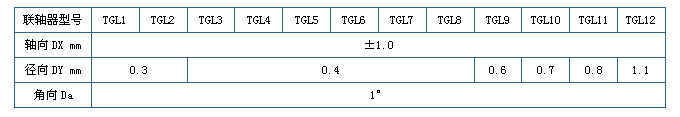

TGL型鼓形齿尼龙齿圈联轴器有以下三种结构型式：
A---型基本型： B---型内挡圈型： C---型外挡圈型
TGL型鼓形齿式联轴器基本参数和主要尺寸

型号	公称转矩 Tn /N·m	许可转速[n] /r·min-1	轴孔直径 d1、d2	轴孔长度 L J1	D		D1	B		B1		S	d	质量m/kg		转动惯量I /kg·m2
					A型 B型	C型		A型 B型	C型	A型 B型	C型			A型 B型	C型	A型 B型	C型
TGLA1 TGLB1	10	10000	6、7	16	40	-	25	38	-	17	-	4	-	0.2	-	0.00003	-
			8、9	20									M5
			10、11	22
			12、14	27
TGLA2 TGLB2	16	9000	8、9	20	48	-	32	38	-	17	-	4	M5	0.278	-	0.00006	-
			10、11	22
			12、14	27
			16、18、19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10、11	22	56	58	36	42	52	19	-	4	M5	0.482	0.533	0.00012	0.00015
			12、14	27							24
			16、18、19	30
			20、22、24	38
TGLA4 TGLB4 TGLC4	45	8000	12、14	27	66	70	45	46	-	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16、18、19	30					56
			20、22、24	38
			25、28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	-	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16、18、19	30					58
			20、22、24	38
			25、28	44
			30、32	60
TGLA6 TGLB6 TGLC6	80	6700	16、18、19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20、22、24	38
			25、28	44
			30、32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20、22、24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25、28	44
			30、32、35、38	60
			40、42	84
TGLA8 TGLB8 TGLC8	140	5600	22、24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25、28	44
			30、32、35、38	60
			40、42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25、28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30、32、35、38	60
			40、42、45、48、50、55、56	84
			60、63、65、70	107
TGLA10 TGLB10 TGLC10	710	3150	30、32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40、42、45、48、50、55、56	84
			60、63、65、70、71、75	107
			80、85	132
