GⅡCLZ型鼓形齿式联轴器

产品分类：

产品简介： GⅡCLZ型鼓形齿式联轴器齿式联轴器由齿数相同的内齿圈和外齿组成，由于内齿和外齿有很大的，故允许联接的联传动轴系有较大的位移，并能承受较大的载荷。详细描述齿式联轴器是由齿数相同的内齿圈和带外齿......

订购热线： 15128789423

产品详情

齿式联轴器由齿数相同的内齿圈和外齿组成，由于内齿和外齿有很大的，故允许联接的联传动轴系有较大的位移，并能承受较大的载荷。
详细描述
齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面在齿轮轴线上，齿侧较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。
齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。由于鼓形齿式联轴器角向补偿大于直齿式联轴器，均广泛采用鼓形齿式联轴器，直齿式联轴器属于被淘汰的产品，选用者应尽量不选用.
GⅡCLZ型—鼓形齿式联轴器 (JB/T 8845.2-2001)替代(ZBJ19014-88)

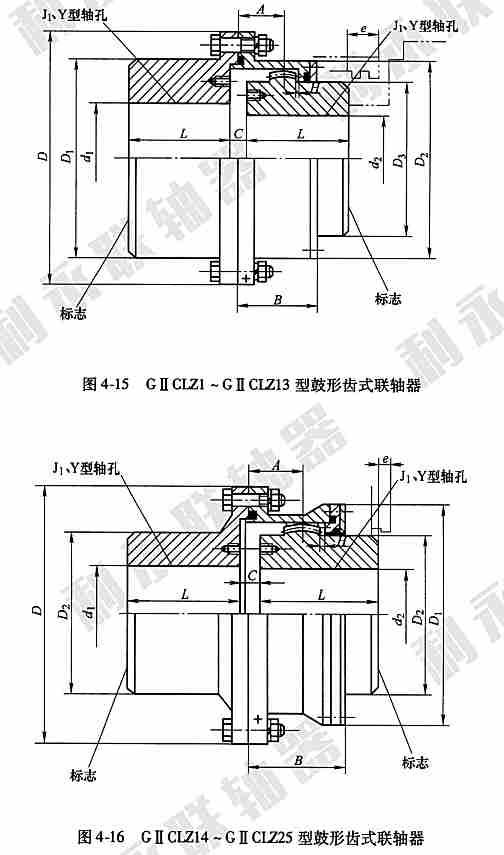

hao .jpg

G ⅡCLZ型鼓形齿式联轴器基本参数和主要尺寸

型号	公称扭矩Tn(N.m)	许用转速 [n](r/min)	轴孔直径	轴孔长度		D	C	转动惯量Kg.m2	重量Kg
			轴孔直径	Y	J1
			d1 d2	L
GIICLZ1	355	4000	14 16 19	42	-	103	8	0.016	3.5
			20 22 24	52	38			0.015	3.3
			25 28	62	44			0.016	3.5
			30 32 35 (38)	82	60			0.020	4.1
			(40 42 45 48 50)	112	84			0.020	4.1
GIICLZ2	630	4000	16 18 19 20 22 24	52	38	115	8	0.027	5.3
			25 28	62	44			0.025	4.8
			30 32 35 38	82	60			0.028	5.7
			40 42 45(48 50 55 56)	112	84			0.032	7.2
			(60)	142	107			0.032	9.2
GIICLZ3	1000	4000	22 24	52	38	127	8	4.036	3.8
			25 28	62	44			0.044	7.8
			30 32 35 38	82	60			0.044	7.6
			40 42 45 48 50 55 56	112	84			0.053	12.5
			(60 63 65 70 71)	142	107			0.053	16.5
GIICLZ4	1600	4000	38	82	60	149	8	0.085	10.5
			40 42 45 43 50 55 56	112	84			0.102	13.5
			60 63 65(70 71 75)	142	107			0.156	16.5
			(80)	172	132			0.156	19.4
GIICLZ5	2800	4000	38	82	60	167	10	0.17	17.4
			40 42 45 48 50 55	112	84			0.176	18.1
			60 63 65 70 71 75	142	107			0.207	23.1
			(80 85 90)	172	132			0.207	28.5
GIICLZ6	4500	4000	45 48 50 55 56	112	84	187	10	0.300	23.9
			60 63 65 70 71 75	142	107			0.300	29.3
			80 85 90 95	172	132			0.356	35.4
			100(105*)	212	167			0.417	36.2
GIICLZ7	6300	3750	50 55 56	112	84	204	10	0.458	29.6
			60 63 65 70 71 75	142	107			0.534	36.3
			80 85 90 95	172	132			0.628	43.8
			100 105(110)(115)	212	167			0.759	54.3
GIICLZ8	9000	3300	55 56	112	84	230	12	0.734	37.8
			60 63 95 70 71 75	142	107			0.860	46.1
			80 85 90 95	172	132			0.996	54.9
			100 110 115*(120)(125)	212	167			1.187	67.4
GIICLZ9	14000	3000	60 63 65 70 71 75	142	107	256	12	1.43	60
			80 85 90 95	172	132			1.66	71.8
			100 110 120 125	212	167			1.997	88
			130 135*(140)(150)	252	202			2.3	104.4
GIICLZ10	20000	2650	65 70 71 75	142	107	287	14	2.32	76.1
			80 85 90 95	172	132			2.69	91.1
			100 110 120 125	212	167			3.12	111.5
			130 140 150	252	202			3.739	133.5
GIICLZ11	31500	2350	110 120 125	212	167	325	14	4.89	137
			130 140 150	252	202			5.64	162.4
			160 170 175*	302	242			6.5	193
GIICLZ12	45000	2100	130 140 150	252	202	362	16	9.56	212.8
			160 170 180	302	242			11.05	268
			190 200	352	282			12.37	290
GIICLZ13	63000	1850	150	252	202	412	18	15.72	272.3
			160 170 180 185*	302	242			18.14	320
			190 200 220 225*	352	282			25.36	370
GIICLZ14	100000	1650	170 180 185*	302	242	462	22	27.6	389
			190 200 220	352	282			30.7	438
			240 250	410	330			34.4	509
GIICLZ15	160000	1500	190 200 220	352	282	512	22	49.7	566
			240 250 260	410	330			55.9	650
			280	470	380			62.3	740
GIICLZ16	224000	1300	220	352	282	580	28	84.8	751
			240 250 260	410	330			94.9	857
			280 300 320	470	380			105.4	947
GIICLZ17	315000	1200	250 260	410	330	644	28	155.3	1110
			280 290* 300 320	470	380			173	1255
			340 360 365*	550	450			198	1465
GIICLZ18	450000	1050	280 (295) 300 320	470	380	726	28	278	1580
			340 360 380	550	450			315	1830
			400	650	540			362	2160
GIICLZ19	630000	950	300 320	470	380	960	32	490	2115
			340 350 360 380 (390)	550	450			558	2457
			400 420 440 450 460	650	540			645	2892
			470*	650	540			645	2892
GIICLZ20	900000	800	360 380 390*	550	450	928	32	960	3223
			400 420 440 450 460	650	540			1109	3793
			480 500*	650	540			1109	3793
			530 540*	800	680			1340	4680
GIICLZ21	1250000	750	400 420 440 450 460	650	540	1022	40	1740	4780
			480 500	650	540			1740	4780
			530 540*	800	680			2111
