GICLZ型鼓形齿式联轴器

产品分类：

产品简介： -GICLZ型—鼓形齿式联轴器鼓形齿面使内、外齿的接触条件，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时了齿面摩擦、磨损状况，降低了噪声，维修周期长。外齿套齿端呈喇叭形状，使内、外齿装拆......

订购热线： 15128789423

产品详情

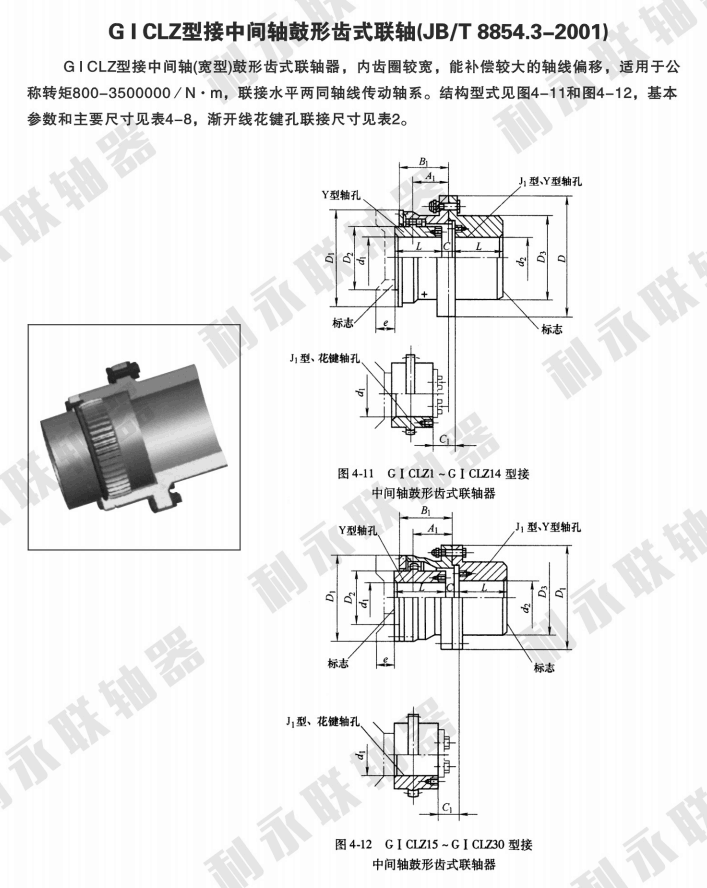

-GICLZ型—鼓形齿式联轴器鼓形齿面使内、外齿的接触条件，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时了齿面摩擦、磨损状况，降低了噪声，维修周期长。外齿套齿端呈喇叭形状，使内、外齿装拆方便。


型号	公称扭矩tn(n.m)	许用转速[n](r/min)	轴孔直径		轴孔长度	d	c	转动惯量 kg.m2	重量 kg
					y
			d1	d2	l
GICLZ1	630	4000	16 18 19	16 18 19	42	125	20	0.0084	5.4
			20 22 24	20 22 24	52
			25 28	25 28	62		10
			30 32 35 38	30 32 35 38	82		2.5
				40 42 45 48 50	112
GICLZ2	1120	4000	25 28	25 28	62	144	10.5	0.018	9.2
			30 32 35 38	30 32 35 38	82		2.5
			40 42 45 48	40 42 45 48 50 55 56	112
				60	142
GICLZ3	2240	4000	30 32 35 38	30 32 35 38	82	174	3	0.047	16.4
			40 42 45 48 50 55 56	40 42 45 48 50 55 56	112
			60	60 63 65 70	142
GICLZ4	3550	3600	32 35 38	32 35 38	82	196	14	0.076	22.7
			40 42 45 48 50 55 56	40 42 45 48 50 55 56	112		3
			60 63 65 70	60 63 65 70 71 75	142
				80	172
GICLZ5	5000	3300	40 42 45 48 50 55 56	40 42 45 48 50 55 56	112	224	3	0.149	36.2
			60 63 68 70 71 75	60 63 65 70 71 75	142
			80	80 85 90	172
GICLZ6	7100	3000	48 50 55 56	48 50 55 56	112	241	6	0.24	46.2
			60 63 65 70 71 75	60 63 65 70 71 75	142		4
			80 85 90	80 85 90 95 100	172 212
GICLZ7	10000	2680	60 63 65 70 71 75	60 63 65 70 71 75	142	260	4	0.43	68.4
			80 85 90 95	80 85 90 95	172
			100	100 110 120	212
GICLZ8	14000	2500	65 70 71 75	65 70 71 75	142	282	5	0.61	81.1
			80 85 90 95	80 85 90 95	172
			100 110	100 110 120 125	212
				130	252
GICLZ9	18000	2350	70 71 75	70 71 75	142	314	10	0.94	100.1
			80 85 90 95	80 85 90 95	172		5
			100 110 120 125	100 110 120 125	212
				130 140	252
GICLZ10	31500	2150	80 85 90 95	80 85 90 95	172	346	5	1.67	147.1
			100 110 120 125	100 110 120 125	212
			130 140	130 140 150	252
				160	302
GICLZ11	40000	1880	100 110 120 125	100 110 120 125	212	380	6	2.98	206.3
			130 140 150	130 140 150	252
			160	160 170 180	302
GICLZ12	56000	1680	120 125	120 125	212	442	6	5.31	284.5
			130 140 150	130 140 150	252
			160 170 180	160 170 180	302
				190 200	352
GICLZ13	80000	1530	140 150	140 150	252	482	7	9.16	402.0
			160 170 180	160 170 180	302
			190 200	190 200 220	352
GICLZ14	112000	1300	160 170 180	160 170 180	302	520	8	15.92	582.2
			190 200 220	190 200 220	352
				240 250	410
GICLZ15	160000	1180	190 200 220	190 200 220	352	580	10	25.8	778.2
			240 250	240 250 260	410
				280	470
GICLZ16	250000	1000	200 220	200 220	352	680	10	46.89	1071.0
			240 250 260	240 250 260	410
			280	280 300 320	470
GICLZ17	280000	980	220	220	352	720	10	60.59	1210
			240 250 260	240 250 260	410
			280 300	280 300 320	470
GICLZ18	355000	900	240 250 260	240 250 260	410	775	10	81.75	1475
			280 300 320	280 300 320	470
				340	550
GICLZ19	450000	830	260	260	410	815	10	101.57	1603
			280 300 320	280 300 320	470
			340	340 360	550
GICLZ20	500000	790	280 300 320	280 300 320	470	855	13	140.03	2033
			340 360	340 360 380	550
GICLZ21	630000	750	300 320	300 320	470	915	13	183.49	2385
			340 360 380	340 360 380	550
				400	650
