联轴器是联接两轴或轴与回转件的一种装置,也有很多种类,也能用于过载保护的装置,下面鼓形齿式联轴器厂家来说说膜片联轴器承受载荷的情况。

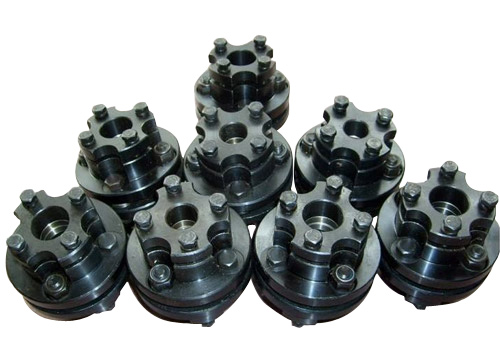

膜片联轴器属于金属弹性元件挠性联轴器,主要就是靠中间的不锈钢膜片来传递扭矩。膜片联轴器这种特性有点像波纹管联轴器,实际上联轴器传递扭矩的方式都差不多。膜片本身很薄,所以当相对位移荷载产生时它很容易弯曲,因此可以承受高达1.5度的偏差,同时在伺服系统中产生较低的轴承负荷。
膜片联轴器常用于伺服系统中,膜片具有很好的扭矩刚性,膜片联轴器非常精巧,如果在使用中误用或没有正确安装则很容易损坏。所以 偏差在联轴器的正常运转的承受范围之内是非常的。
高速旋转时由于惯性所产生的离心应力。假定螺栓与联轴器膜片材料相同,可计算得各自的质量,根据所处的位置和螺旋角度,可算的离心力,且作用在总质心上。高转速机械的离心惯性力在结构的应力计算中 重要,其离心惯性力可以按径向力F=(2∏n/60)2rp加载,方向沿径向向外,固定中间螺栓孔的径向位移、周向位移和轴向位移,周边无其他载荷作用。
扭矩产生的薄膜应力。设传递的扭矩为T(N.m),总片数为m,对于8孔螺栓,由简化条件知:单片膜片的转矩T1=T/m,每个主螺栓上所受的力为F=T/4mR。
角向安装误差引起的弯曲应力。它可以根据下图的简化来求解。由于在轴线角向的安装实际误差,使膜片沿轴线方向发生周期性弯曲变形,而且它是决定联轴器膜片疲劳寿命的主要原因。根据角向偏差计算所引起的中间螺栓孔一周在轴线方向的位移,径向位移和轴向位移固定。通过角度倾斜可以求出恢复力矩H的大小,一般情况下,联轴器膜片的角位移是很小的,因此膜片变形属于小变形,可以采用薄板小挠度弯曲理论来分析。
由于轴向安装的误差,使膜片沿轴线方向发生弯曲变形。该位移加载在中间螺栓孔处的轴线方向,径向位移和轴向位移固定。在两端的两个中间空来施加约束,中间孔来承受载荷。这样就把它作为静定简支机构来处理。
